?殼模法

????廣東機(jī)械加工廠在這種造型工藝中，將砂子和熱固性樹(shù)脂混合并將其與加熱的金屬模型表面緊密接觸，，從而圍繞著模型形成了一個(gè)薄且堅(jiān)固的鑄型殼層。然后將殼層與模型分離，并將上下型同時(shí)移出放入到有必需的填背材料的砂箱中，隨即將熔融的金屬澆入到鑄型中。通常，完全沒(méi)有粘土成分的干的細(xì)砂（90-140目）用于做殼型造型砂，顆粒尺寸的選擇取決于鑄件所要求的表面光潔度，太細(xì)的顆粒尺寸需要大量的樹(shù)脂進(jìn)而使造型成本提高。

? ??殼型造型中使用的人造樹(shù)脂實(shí)質(zhì)上就是熱固性樹(shù)脂，熱量導(dǎo)致它不可逆硬化，應(yīng)用最廣泛的樹(shù)脂是酚醛樹(shù)脂。與砂子相結(jié)合時(shí)，它們有很高的強(qiáng)度和耐熱性。殼型造型中使用的酚醛樹(shù)脂通常屬于兩級(jí)類(lèi)型式，即樹(shù)脂有過(guò)量的酚醛時(shí)會(huì)在使用中體現(xiàn)熱塑材料的性質(zhì)，廣東機(jī)械加工廠在對(duì)砂進(jìn)行覆膜的過(guò)程中，樹(shù)脂中會(huì)加入一種催化劑比如以14%-16%的比例加入六甲撐四胺以產(chǎn)生熱固性。砂混合物中有時(shí)會(huì)加入附加物以改善表面光潔度和澆注過(guò)程中的熱裂。附加物中一些是煤粉、粉狀渣滓、二氧化錳、碳酸鈣、胺基氟硼酸鹽和鎂基氟硅酸鹽。一些潤(rùn)滑劑比如硬脂酸鈣和硬脂酸鋯也可以加入到樹(shù)脂砂中來(lái)改善型砂流動(dòng)性和殼型與模型容易脫離。

? ??廣東機(jī)械加工廠準(zhǔn)備殼型的第一步是以一種將砂粒完全覆蓋樹(shù)脂的砂混合物的準(zhǔn)備，為了達(dá)到這個(gè)要求，首先是將干的砂子、六甲撐四胺和附加物在繆勒中混合一分鐘。然后加入到液體中并繼續(xù)混合三分鐘，向繆勒中導(dǎo)入冷的或者熱的空氣，繼續(xù)混砂知道液體從混合物中析出，沙粒覆蓋到所需要的程度。

????廣東機(jī)械加工廠取決于模型的類(lèi)別金屬型板被加熱到200-350度不等。型板能夠均勻加熱以使整個(gè)模型溫度變化在25-40度范圍內(nèi)。在模型和金屬板涂一層聚硅酮脫模劑，加熱的鑄型不可見(jiàn)的固定在翻斗中，如圖6.7（a）中所示，腹膜砂以一種大于所需形成殼型厚度的量填入到其中。?

? ??然后旋轉(zhuǎn)翻斗，如圖6.7（b）所示以使覆膜砂落到加熱板上。模型的熱量熔化相鄰樹(shù)脂，從而使得型砂混合物黏附在模型上。?

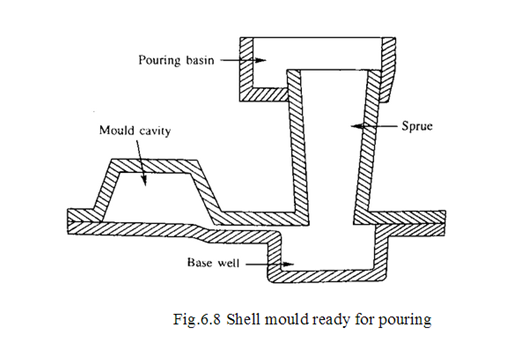

? ??廣東機(jī)械加工廠當(dāng)?shù)玫揭粋€(gè)所需厚度的殼型時(shí)，翻斗旋轉(zhuǎn)180度以使多余的砂子回落到斗中，留下如圖6.7（d）中所示的與模型緊密接觸的殼型，平均的殼型厚度取決于模型的溫度和腹膜砂與型板的接觸時(shí)間，實(shí)際所需的殼型厚度取決于澆注金屬的溫度和鑄件復(fù)雜程度。通常這可以通過(guò)試驗(yàn)和錯(cuò)誤分析方法達(dá)到.??于殼型很薄，它們需要一些外部的支持以承受熔融金屬液的壓力，在殼型的外部固定一個(gè)金屬外殼十分的理想，但是由于太昂貴而不合實(shí)際。相比之下，通常使用一種鑄鐵金屬丸，其占去了所有的輪廓，除去了殼型上不應(yīng)有的壓力。
